Камеры одностороннего обслуживания серии КСО-А212(292)

Категория:Высоковольтные распределительные устройства
Оставить заявку

Условия эксплуатации

Условия эксплуатации:
- в части воздействия климатических факторов внешней среды - исполнение У категории 3 по ГОСТ 12150-69 и ГОСТ 15543.1-89;
- температура окружающего воздуха в помещении РУ от -5 до +40°C;
- высота установки камер над уровнем моря - не более 1 000 м, допускается
применение на высоте над уровнем моря более 1 000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90;
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
- номинальный режим работы – продолжительный;
- рабочее положение в пространстве - вертикальное, допустимое отклонение не более + 5 градусов от вертикали.

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток сборных шин, А

до 2500

Номинальный ток главных цепей камер с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями

630

Номинальный ток отключения выключателя главных

коммутационных аппаратов камер

20; 25; 31,5

Номинальный ток электродинамической стойкости главных

цепей камеры (амплитуда), кА

51

Ток термической стойкости (3 сек) камер, кА

25

Номинальное напряжение вторичных цепей (постоянного,

переменного тока), В

220

Вид присоединений

- кабельное

- шинное

Условия обслуживания

Односторонее

Степень защиты ГОСТ 14254-96

1Р20

Габаритные размеры ВхГхШ, мм

2400х1100х1000

Схемы

Условия эксплуатации Основные параметры Схемы
Условия эксплуатации

Условия эксплуатации

Условия эксплуатации:
- в части воздействия климатических факторов внешней среды - исполнение У категории 3 по ГОСТ 12150-69 и ГОСТ 15543.1-89;
- температура окружающего воздуха в помещении РУ от -5 до +40°C;
- высота установки камер над уровнем моря - не более 1 000 м, допускается
применение на высоте над уровнем моря более 1 000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90;
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
- номинальный режим работы – продолжительный;
- рабочее положение в пространстве - вертикальное, допустимое отклонение не более + 5 градусов от вертикали.
Основные параметры

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток сборных шин, А

до 2500

Номинальный ток главных цепей камер с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями

630

Номинальный ток отключения выключателя главных

коммутационных аппаратов камер

20; 25; 31,5

Номинальный ток электродинамической стойкости главных

цепей камеры (амплитуда), кА

51

Ток термической стойкости (3 сек) камер, кА

25

Номинальное напряжение вторичных цепей (постоянного,

переменного тока), В

220

Вид присоединений

- кабельное

- шинное

Условия обслуживания

Односторонее

Степень защиты ГОСТ 14254-96

1Р20

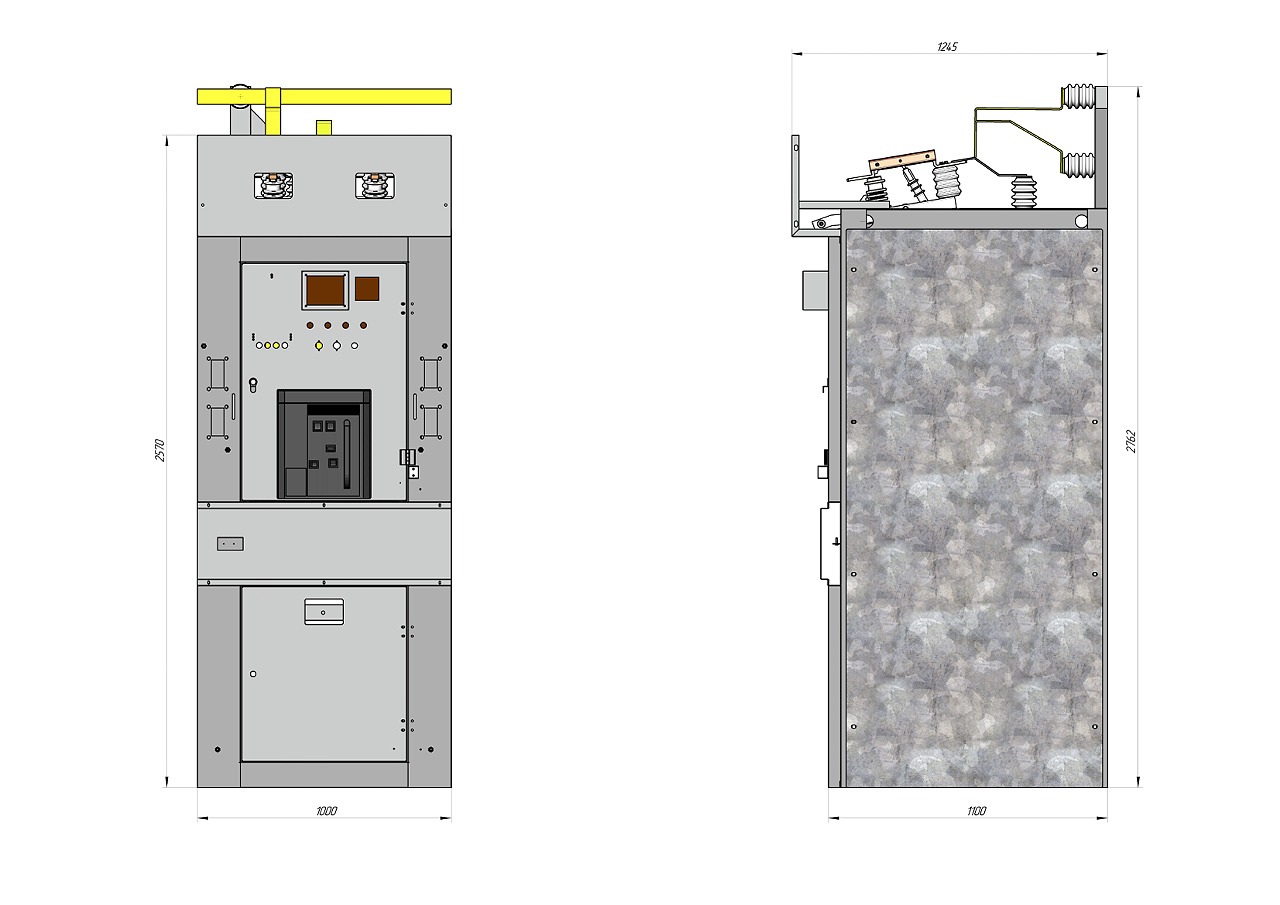

Габаритные размеры ВхГхШ, мм

2400х1100х1000

Схемы

Схемы

Камеры одностороннего обслуживания серии КСО-А212(292)

Камеры одностороннего обслуживания серии КСО-А212(292)

Камеры являются модификацией КСО-292 и предназначены для номинального напряжения 6 и 10 кВ переменного трёхфазного тока частоты 50 Гц для распределительных устройств сетей с изолированной или заземлённой, через дугогасительный реактор, нейтралью. Применяют в закрытых распределительных устройствах, для питания электроустановок с частыми коммутационными операциями.

*Примечание: в основном камеры КСО-А212 применяются для реконструкций, расширения сущ. ЗРУ, укомплектованных камерами КСО-292. Что на сегодняшний день их, как правило, не применяют при проектировании полностью новых подстанций

Условия эксплуатации
Условия эксплуатации:
- в части воздействия климатических факторов внешней среды - исполнение У категории 3 по ГОСТ 12150-69 и ГОСТ 15543.1-89;
- температура окружающего воздуха в помещении РУ от -5 до +40°C;
- высота установки камер над уровнем моря - не более 1 000 м, допускается
применение на высоте над уровнем моря более 1 000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90;
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
- номинальный режим работы – продолжительный;
- рабочее положение в пространстве - вертикальное, допустимое отклонение не более + 5 градусов от вертикали.
Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток сборных шин, А

до 2500

Номинальный ток главных цепей камер с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями

630

Номинальный ток отключения выключателя главных

коммутационных аппаратов камер

20; 25; 31,5

Номинальный ток электродинамической стойкости главных

цепей камеры (амплитуда), кА

51

Ток термической стойкости (3 сек) камер, кА

25

Номинальное напряжение вторичных цепей (постоянного,

переменного тока), В

220

Вид присоединений

- кабельное

- шинное

Условия обслуживания

Односторонее

Степень защиты ГОСТ 14254-96

1Р20

Габаритные размеры ВхГхШ, мм

2400х1100х1000
