Основные параметры
Основные параметры:
|
Наименование параметров |
Значение параметров для КТПГ |
|
Номинальная мощность силового трансформатора |
25 40 63 100 160 250 400 630 1000 12501600 2000 2500 |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10; 20 |
|
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
Ток термической стойкости в течение 1 сек на стороне НН, кА |
6,3 6,3 8,3 12,5 16 20 25 31,5 31,5 31,5 |
|
Число отходящих линий |
3, 3(6) |
|
Габаритные размеры, LxBxH Тупикового типа Проходного типа |
ТМГ(25-63кВА) 2600х1400х2250 ТМГ(100-250кВА) 2900х1700х2250 ТМГ(400-630кВА) 3100х2000х2250 ТМГ(1000-2000кВА) 4200х3000х3000 ТМГ(2500кВА)4400х3000х3000
|
|
Степень защиты ГОСТ 14254-96 |
IP31 |
*число отходящих линий определяется заказом согласно опросного листа.
Схемы
Основные параметры
Основные параметры:
|
Наименование параметров |
Значение параметров для КТПГ |
|
Номинальная мощность силового трансформатора |
25 40 63 100 160 250 400 630 1000 12501600 2000 2500 |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10; 20 |
|
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
Ток термической стойкости в течение 1 сек на стороне НН, кА |
6,3 6,3 8,3 12,5 16 20 25 31,5 31,5 31,5 |
|
Число отходящих линий |
3, 3(6) |
|
Габаритные размеры, LxBxH Тупикового типа Проходного типа |
ТМГ(25-63кВА) 2600х1400х2250 ТМГ(100-250кВА) 2900х1700х2250 ТМГ(400-630кВА) 3100х2000х2250 ТМГ(1000-2000кВА) 4200х3000х3000 ТМГ(2500кВА)4400х3000х3000
|
|
Степень защиты ГОСТ 14254-96 |
IP31 |
*число отходящих линий определяется заказом согласно опросного листа.
Схемы
Установка предназначена для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока промышленной частоты 50Гц напряжением 6-10-20кВ в электроэнергию напряжением 0,4 кВ. Она применяется для электроснабжения жилых и общественных объектов, а также небольших промышленных предприятий.
Основные параметры:
|
Наименование параметров |
Значение параметров для КТПГ |
|
Номинальная мощность силового трансформатора |
25 40 63 100 160 250 400 630 1000 12501600 2000 2500 |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10; 20 |
|
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
Ток термической стойкости в течение 1 сек на стороне НН, кА |
6,3 6,3 8,3 12,5 16 20 25 31,5 31,5 31,5 |
|
Число отходящих линий |
3, 3(6) |
|

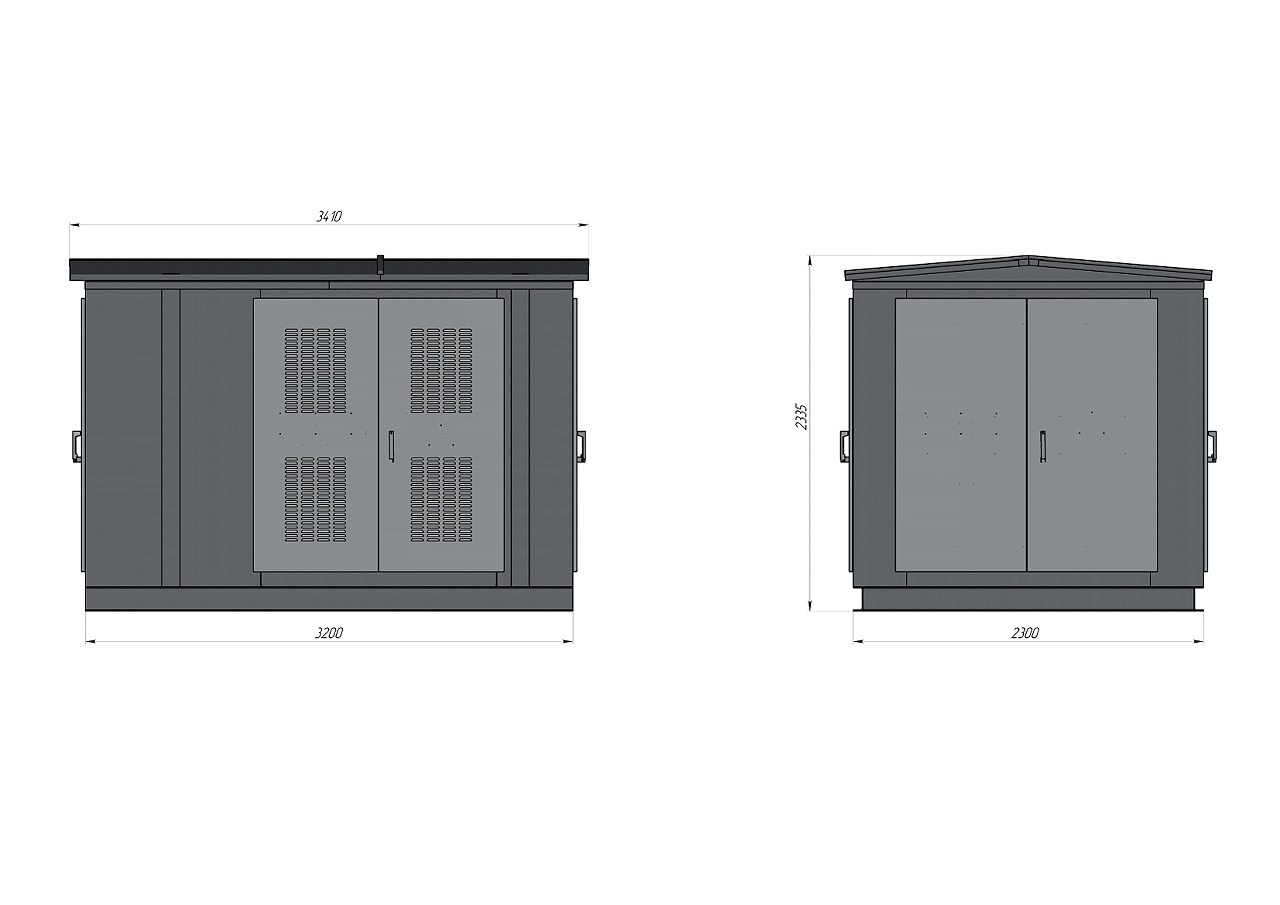

Габаритные размеры, LxBxH Тупикового типа Проходного типа |
ТМГ(25-63кВА) 2600х1400х2250 ТМГ(100-250кВА) 2900х1700х2250 ТМГ(400-630кВА) 3100х2000х2250 ТМГ(1000-2000кВА) 4200х3000х3000 ТМГ(2500кВА)4400х3000х3000
|
|
Степень защиты ГОСТ 14254-96 |
IP31 |
*число отходящих линий определяется заказом согласно опросного листа.
